No coil detected : le dossier complet sur cette erreur
L’écran s’allume, affiche trois mots en anglais, et l’appareil refuse de fonctionner. La séquence est banale et la réaction généralement la même : on dévisse, on revisse, parfois ça repart, souvent non. Les explications disponibles s’arrêtent à une liste de gestes à essayer, sans jamais dire ce que la machine cherche exactement au moment où elle abandonne. Ce dossier prend le problème par ce bout.
Ce que signifie no coil detected
Le message no coil detected indique que la puce électronique du mod n’a trouvé aucun circuit exploitable entre ses deux pôles de connexion. Elle ne mesure pas une valeur trop haute ou trop basse : elle ne mesure rien du tout, comme si aucun atomiseur n’était vissé.
Les variantes d’affichage sont nombreuses selon les marques, de No Atomizer à Check Atomizer en passant par Check Coil. Toutes désignent la même situation électrique : un circuit ouvert, c’est-à-dire interrompu quelque part sur son trajet.
Ce point est décisif pour la suite. Un circuit ouvert oriente le diagnostic vers un problème de contact ou de continuité, jamais vers une résistance de valeur inadaptée. Les deux situations n’ont ni les mêmes causes ni les mêmes remèdes.
Comment un mod lit une résistance
Avant chaque bouffée, un mod électronique effectue une opération invisible qui dure quelques millisecondes. Comprendre cette séquence permet de situer précisément où la chaîne se rompt, plutôt que de tester des gestes au hasard.
La mesure au moment de la pression
La puce envoie une impulsion électrique de très faible intensité vers le connecteur, puis observe le comportement du circuit. De cette observation elle déduit la valeur en ohms de ce qui est branché, et c’est cette valeur qui s’affiche à l’écran.
Si l’impulsion ne revient pas, la puce en conclut qu’il n’y a rien à alimenter et bloque la mise sous tension. Le message no coil detected est le résultat de ce raisonnement, pas un diagnostic de panne.
Les deux pôles à relier
Le circuit se referme par deux chemins distincts. Le pôle positif passe par un plot central mobile, monté sur ressort, au centre du connecteur. Le pôle négatif passe par le filetage lui-même, donc par le contact métallique entre le pas de vis du mod et celui de l’atomiseur.
Une rupture sur l’un ou l’autre de ces chemins produit exactement le même message. C’est pour cette raison que le diagnostic doit toujours examiner les deux, et non le seul plot central.
Pourquoi la plage acceptée compte
Chaque puce annonce dans sa notice une plage de résistances qu’elle sait mesurer. En dehors de cette plage, la lecture peut échouer sans qu’aucune pièce ne soit défectueuse, notamment sur des montages atypiques.
Cette limite explique certains cas déroutants, où un atomiseur parfaitement fonctionnel affiche l’erreur sur un mod et fonctionne sur un autre.
Les huit causes réelles du message
Elles se rangent en trois groupes selon l’endroit où la continuité se rompt. Passer les groupes dans cet ordre évite de démonter inutilement un atomiseur alors que le problème est ailleurs.
Au niveau du connecteur
Le plot central rentré dans son logement est la cause la plus fréquente sur un mod ayant quelques mois d’usage. Un serrage trop appuyé de l’atomiseur enfonce ce plot, qui ne remonte plus assez pour toucher.
Le filetage encrassé arrive juste derrière. Résidus de liquide, poussière et oxydation s’accumulent dans le pas de vis et suffisent à interrompre le retour de masse. Un chiffon sec et un coton-tige règlent la majorité de ces cas.

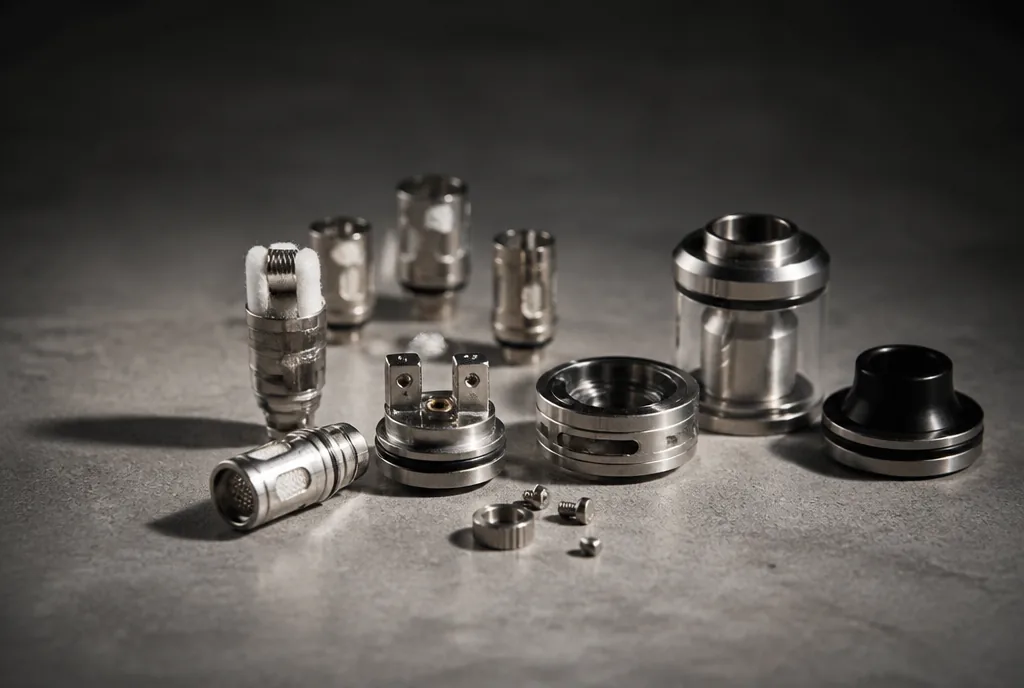

Au niveau de l’atomiseur
Un bloc de résistance mal vissé dans son logement laisse un jeu de quelques dixièmes de millimètre, invisible à l’œil et suffisant pour ouvrir le circuit. Un serrage franc, sans forcer, referme le contact.
Sur une cartouche neuve, le film plastique de protection collé sous la base est régulièrement oublié. Les revendeurs le signalent parmi les vérifications à effectuer avant de conclure à une panne. Enfin, une résistance simplement usée jusqu’à la rupture du fil produit le même résultat.

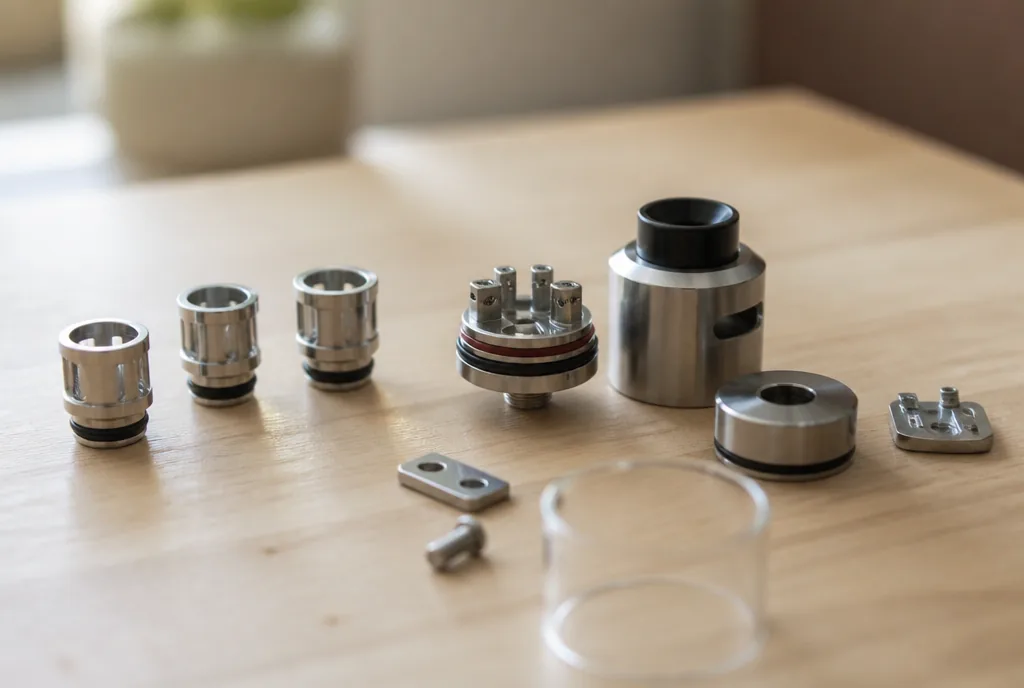

Sur un montage reconstructible
Une patte de résistance mal engagée sous sa vis de serrage est le cas typique. Elle tient mécaniquement, elle ne conduit pas, et le plateau paraît pourtant correctement monté.
Un excès de coton comprimé entre la patte et le plateau produit un effet identique. Un plot positif dévissé, ou un joint isolant mal repositionné après nettoyage, complètent la liste des suspects habituels.
La méthode de diagnostic, dans le bon ordre
Tester au hasard fait perdre du temps et abîme parfois le matériel. Une progression en quatre étapes isole la cause sans démontage superflu, en allant du plus simple au plus intrusif.
Commencez par visser l’atomiseur sur un autre mod, ou un autre atomiseur sur le mod suspect. Cette permutation partage le problème en deux et détermine en une minute lequel des deux éléments est en cause.
Si le mod est incriminé, nettoyez le filetage et observez le plot central : il doit dépasser légèrement du plan du connecteur et revenir en place quand on le presse. Certains modèles permettent de le dégager avec précaution, opération à confier au revendeur en cas de doute.
Si l’atomiseur est incriminé, changez la résistance avant tout autre geste, puis vérifiez les joints et les plots. Sur un reconstructible, redémontez le plateau plutôt que de resserrer à l’aveugle.
Ne pas confondre avec le message de court-circuit
La confusion entre les deux familles de messages est la première source d’erreur de diagnostic, et elle conduit à changer des pièces en bon état. Les distinguer prend dix secondes de lecture d’écran.
Avec no coil detected, la lecture n’aboutit pas : la puce ne voit aucun circuit. Avec un message de court-circuit, la lecture aboutit parfaitement mais rend une valeur anormalement basse, que la puce refuse d’alimenter par sécurité.
Les causes se recoupent partiellement, puisque les deux touchent au chemin du courant, mais elles s’opposent sur l’essentiel : trop peu de contact d’un côté, trop de contact de l’autre. Le second cas fait l’objet d’un dossier distinct sur le message coil shorted, avec sa propre méthode.
FAQ
Cinq questions qui reviennent souvent et que le corps du dossier n’a pas traitées.
Le message peut-il venir de la batterie ?
Indirectement. Un accu très déchargé peut empêcher la puce de terminer sa séquence de mesure, mais l’appareil affiche alors le plus souvent un avertissement de tension basse.
Faut-il jeter une résistance qui déclenche l’erreur ?
Pas systématiquement. Testez-la sur un autre appareil avant de la mettre au rebut, en particulier si elle est récente et n’a montré aucun signe de rendu dégradé.
Peut-on réparer un plot 510 enfoncé soi-même ?
Certains modèles l’autorisent, avec un outil fin et beaucoup de précaution. L’intervention reste délicate et le passage en boutique évite d’endommager le connecteur.
Pourquoi l’erreur apparaît-elle par intermittence ?
Un contact partiel produit ce comportement : il passe à froid et lâche à chaud, ou l’inverse. C’est presque toujours le signe d’un filetage encrassé ou d’un plot fatigué.
Le message existe-t-il sur les appareils sans écran ?
Oui, sous forme de clignotement de la diode selon un rythme codé. La notice du modèle donne la correspondance entre le nombre de clignotements et l’anomalie.
Reprendre la main sur un mod qui affiche no coil detected
Retenir une seule chose suffit à traiter la majorité des cas : no coil detected signale une rupture de continuité, jamais une valeur inadaptée. Le diagnostic commence donc toujours par les contacts, plot central et filetage, avant de toucher à la résistance elle-même.
La permutation croisée entre deux appareils reste l’outil le plus efficace pour isoler la panne, et elle ne coûte rien. Sur un montage reconstructible, elle s’accompagne utilement d’une relecture du plateau, dont les points de serrage sont détaillés dans notre dossier dédié.
